1、产品简介

       TKUQK-66系列浮筒式液位控制器可广泛应用于石油、炼化、化工、制药、食品、电力等领域中各种液体液位或界面的定点报警或控制，适用于生产过程中敞开、承压或高温容器内的液位控制。浮筒液位控制器分为防爆和非防爆两大类。具有使用安全、性能可靠、安装方便之优点。

       TKUQK-66系列浮筒式液位控制器主要由筒体、浮筒(球）组件和磁性开关转换机构等部件组成，通过法兰或接管焊接与容器连接。由浮筒(球）检测到的液位变化直接传送给磁性开关转换机构，输出报警信号，其永磁元件不直接接触介质，避免了介质内部的混杂浊质导致铁芯部分卡死现象，确保液位控制器稳定运行。

       TKUQK-66系列浮筒式液位控制器是一种简单实用的液位控制开关，安装型式可分为侧侧式、侧底式和顶装式；安装接口可分为螺纹式、法兰式和焊接式，根据其应用场合可分为普通型和防爆型；根据其输出形式可分为单点位型和双点位型。

       2、工作原理

       TKUQK-66系列浮筒式液位控制器的测量元件有浮筒和浮球两种形式，利用浮力原理与磁耦合技术而工作。

       浮筒式工作原理是基于浮筒系在一根与拉伸弹簧连接的不锈钢缆索上，其浮筒自重总是大于测量介质所产生的浮筒浮力，因此弹簧总是被拉长的，在自由状态下，弹簧被拉伸到预定长度，通过一个不锈钢限位器限制弹簧超出弹性限度。弹簧的导杆与一磁性元件刚性连接，它可以根据弹簧的伸缩变化而在滑套管内上下运动。当液位上升淹没浮筒，根据阿基米德浮力定律，浮力增加的量减轻了浮筒的自重，弹簧的弹性减小，弹簧收缩，从而带动磁性元件进入磁场作用区间，通过磁耦合，带动微动开关通断信号。当液位下降时，浮筒自重逐渐增加，弹簧长度随之增加，带动磁性元件脱离磁场区间，微动开关复位。

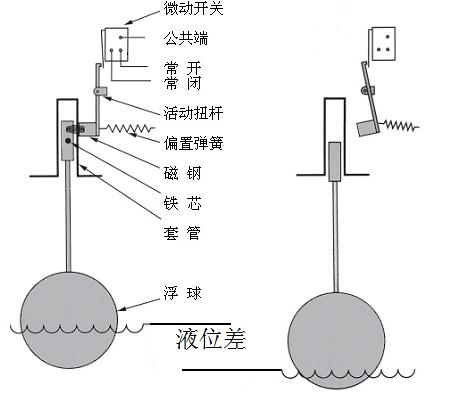

       浮球式工作原理基于阿基米德浮力定律，浮球随液位同步变化，从而带动与浮球刚性连接的磁性元件也作相应变化，进入磁场作用区间，通过磁耦合引起对应磁钢驱动开关吸合，带动微动开关通断信号。液位下降，浮球随之下降带动与浮球刚性连接的磁性元件脱离磁场区间，微动开关开关触点恢复常态，从而实现对液位控制、报警、故障联锁等功能。

       浮筒式：

       浮球式：

       3、产品特点

       输出信号：一个独立的SPDT触点或两个独立的SPDT触点

       触点容量：10A 250VAC/30VDC

       测量精度：液位控制5mm；界面控制10mm

       介质密度：0.4~3.0 g/cm³（液位）;≥0.16 g/cm³（界面）

       工作温度：-40~+540℃

       公称压力：-0.1~32MPa

       防爆等级：Ex db IIC T6 Gb、Ex tb IIIC T80℃ Db

       防护等级：IP66
